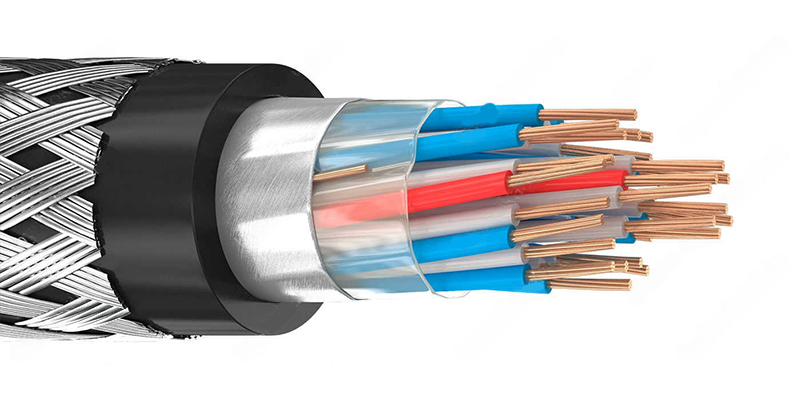

Конструкция
1. Восемь многопроволочных медных токопроводящих жил номинальным сечением 0,5 мм2, соответствующих 4 классу по ГОСТ 22483-2012.
2. Изоляция из полиэтилена номинальной толщиной 0,3 мм. Изолированные жилы свиты в четыре пары, пары жил свиты в кабель повивами левой скруткой.
3. Обмотка полиамидной или полиэтилентерефталатной плёнкой с перекрытием.
4. Экран из фольгированной плёнки с медной контактной проволокой.
5. Оболочка из поливинилхлоридного пластиката номинальной толщиной 1,4 мм.
6. Панцирная оплётка из медных лужёных проволок номинальным диаметром не более 0,3 мм.
Расшифровка
кабель управления
изоляция из полиэтилена
экранированный
оболочка из ПВХ пластиката
панцирная оплётка из медных лужёных проволок
4 пары жил
номинальное сечение жилы 0,5 мм2
экран из фольгированной плёнки
Технические характеристики
| Номинальное переменное напряжение | 250 В частотой до 5 кГц |
| Номинальное постоянное напряжение | 350 В |
| Испытательное переменное напряжение | 1500 В частотой 50 Гц |
| Время выдержки при испытании | 1 мин |
| Сопротивление изоляции при 20 °С | не менее 1000 МОм·км |
| Строительная длина | не менее 150 м |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −50…+70 °C |
| Срок службы | не менее 22 лет с даты изготовления |
